Co się stanie, gdy ładunek na regale wspornikowym zostanie rozmieszczony nierównomiernie

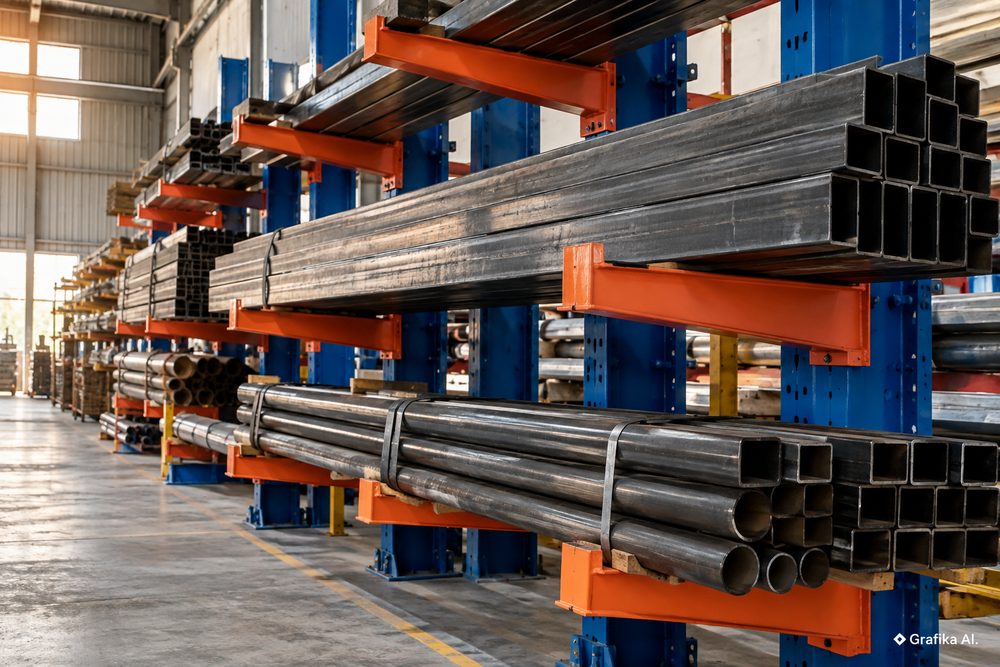

Nierównomierne rozmieszczenie ładunku na regale wspornikowym potrafi przeciążyć konstrukcję, nawet gdy całkowita masa składowanych materiałów nie przekracza deklarowanej nośności regału. Wystarczy, że ciężkie profile stalowe oprą się głównie na dwóch ramionach zamiast na czterech albo pakiet rur zostanie przesunięty w stronę końców wsporników. Skutkiem mogą być odkształcenia ramion, przeciążenie połączeń, utrata stateczności konstrukcji, a w skrajnym przypadku upadek ładunku. Problem polega na tym, że przeciążenie nie zawsze widać od razu. Regał może pracować w nieprawidłowych warunkach przez wiele tygodni, zanim pojawią się wyraźne uszkodzenia.

Dlaczego nierównomierny ciężar przeciąża ramiona i słupy regału?

Każde ramię regału wspornikowego działa jak belka zamocowana jednostronnie. Ciężar materiału wywołuje moment zginający, który rośnie wraz z odległością środka ciężkości ładunku od słupa. Dlatego znaczenie ma nie tylko masa towaru, ale również miejsce jego podparcia.

Przykład pokazuje skalę problemu. Na ramieniu o długości 1000 mm umieszczono ładunek o masie 500 kg. Jeżeli jego wypadkowa siła działa 500 mm od słupa, moment zginający przy zamocowaniu wynosi około 2,45 kNm. Przesunięcie tego samego ciężaru na odległość 900 mm zwiększa moment do około 4,41 kNm, czyli o 80%. Masa pozostaje identyczna, ale obciążenie zginające zamocowania jest znacznie większe.

To obliczenie ilustruje mechanizm, a nie dopuszczalną nośność konkretnego regału. Producent określa ją dla wskazanych warunków obciążenia, w tym jego rozkładu.

Podobny problem występuje wzdłuż regału. Załóżmy, że pakiet profili o masie 1800 kg spoczywa na trzech wspornikach. Przy równomiernym podparciu każdy przenosi około 600 kg. Jeżeli jednak środkowy wspornik znajduje się niżej lub materiał jest odkształcony, reakcje podpór mogą być zupełnie inne. Nie wolno automatycznie przyjmować, że ciężar dzieli się po równo przez liczbę ramion.

W praktyce szczególnie problematyczne są:

• Pakiety rur i prętów – mogą przetaczać się lub zmieniać położenie po poluzowaniu opasek.
• Długie profile stalowe – przy nieprawidłowym podparciu część wsporników przejmuje większą część ciężaru.
• Tarcica i płyty – nierówne pakiety oraz przekładki o różnej grubości utrudniają równomierne przenoszenie obciążenia.

Przesunięcie materiału bliżej słupa zwykle zmniejsza moment zginający ramienia. Ma to sens wyłącznie wtedy, gdy ładunek pozostaje stabilny, zachowuje wymagane podparcie i nie przekracza dopuszczalnych obciążeń pozostałych elementów. Nie jest to sposób na samodzielne zwiększanie nośności regału.

Jakie uszkodzenia i zagrożenia powoduje niewłaściwe rozmieszczenie towaru?

Pierwszym widocznym objawem przeciążenia bywa nadmierne ugięcie ramienia. Nie każde ugięcie oznacza uszkodzenie – stalowa konstrukcja odkształca się sprężyście pod obciążeniem. Niepokojące są natomiast trwałe wygięcia, skręcenia, pęknięcia spoin, deformacje połączeń i przesunięcia słupów.

Szczególnie groźne jest obciążenie jednej strony regału dwustronnego znacznie mocniej niż drugiej, jeżeli przekracza ono założenia projektowe. Może to zwiększyć momenty działające na słupy, stopy i zakotwienia. Nie oznacza to, że regał dwustronny musi być zawsze obciążony symetrycznie – dopuszczalne konfiguracje określa dokumentacja producenta.

Wyobraźmy sobie magazyn wyrobów hutniczych, w którym na jednym poziomie znajdują się cztery pakiety stali. Operator zdejmuje trzy z nich, pozostawiając najcięższy przy zewnętrznym końcu ramion. Zmienia się rozkład sił i momentów działających na konstrukcję. Jeżeli regał zaprojektowano dla innego układu obciążeń, pozostawiony pakiet może przeciążać jego elementy mimo zmniejszenia całkowitej masy towaru.

Konsekwencje mogą obejmować:

• Trwałe odkształcenie wspornika – konieczność wyłączenia poziomu z użytkowania i oceny technicznej.
• Uszkodzenie połączenia ramienia ze słupem – ryzyko utraty podparcia ładunku.
• Poluzowanie lub uszkodzenie zakotwień – pogorszenie warunków przenoszenia sił na posadzkę.
• Przemieszczenie składowanych materiałów – zagrożenie dla pracowników i wózków poruszających się w alejkach.

Niebezpiecznym błędem jest prostowanie wygiętego ramienia albo wzmacnianie go przypadkowo dospawanym elementem. Taka naprawa zmienia charakterystykę konstrukcji, a jej rzeczywista nośność pozostaje niepotwierdzona.

Jeżeli pojawiło się trwałe odkształcenie, pęknięcie lub zauważalne przemieszczenie konstrukcji, należy wyłączyć zagrożony obszar z użytkowania, zabezpieczyć dostęp i zlecić ocenę osobie kompetentnej. Rozładunek uszkodzonego regału również wymaga bezpiecznej procedury – nie należy automatycznie wysyłać operatora wózka pod niestabilny ładunek.

Jak prawidłowo rozłożyć ładunek i uniknąć przeciążenia regału?

Bezpieczne składowanie zaczyna się od sprawdzenia tabliczki obciążeń i dokumentacji technicznej. Nośność pojedynczego ramienia, poziomu i całego układu konstrukcyjnego to różne parametry. Nie można ich traktować zamiennie ani zakładać, że obciążenia dopuszczalne dla poszczególnych elementów można bez ograniczeń sumować.

Przykładowo cztery ramiona o deklarowanej nośności 750 kg każde nie dają automatycznie możliwości przechowywania dowolnego ładunku o masie 3000 kg. Trzeba jeszcze sprawdzić dopuszczalne obciążenie słupów, połączeń, zakotwień, poziomów oraz wymagany rozkład ciężaru.

Przy organizacji stanowiska magazynowego najlepiej przyjąć następującą kolejność:

1. Ustal masę i środek ciężkości ładunku. W przypadku wiązek profili wykorzystaj masę podaną przez dostawcę lub zweryfikowaną masę jednostkową i długość materiału.
2. Sprawdź liczbę i rozmieszczenie podpór. Dla pakietu o długości 6 m nie wystarczy sama informacja, że opiera się on na trzech ramionach. Znaczenie mają rozstaw wsporników, sztywność materiału i dopuszczalny zwis.
3. Porównaj rzeczywiste obciążenia z dokumentacją regału. Uwzględnij dopuszczalny rozkład obciążenia na ramieniu, nośność słupów i konfigurację sąsiednich poziomów.
4. Zabezpiecz materiał przed przemieszczaniem. Przy rurach i innych elementach tocznych stosuj odpowiednie ograniczniki, zgodne z projektem systemu.
5. Kontroluj stan konstrukcji. Sprawdzaj ramiona, połączenia, stężenia, zakotwienia i oznaczenia nośności, szczególnie po uderzeniu wózka lub zmianie asortymentu.

Jeżeli magazyn regularnie obsługuje materiały o różnej długości i masie, rozsądniej dobrać regały wspornikowe pod najcięższe przewidywane przypadki składowania, niż stale dostosowywać sposób układania towaru do zbyt słabej konstrukcji. Przy porównywaniu rozwiązań można sprawdzić regały wspornikowe i zwrócić uwagę przede wszystkim na parametry wsporników, rozstaw słupów oraz możliwość dopasowania konfiguracji.

Nie zawsze trzeba jednak wymieniać cały regał. Gdy konstrukcja ma odpowiednią nośność, a problem wynika z niewłaściwego rozmieszczenia podpór, rozwiązaniem może być korekta organizacji składowania lub zastosowanie dodatkowych wsporników przewidzianych przez producenta. Taką zmianę należy zatwierdzić na podstawie obliczeń i dokumentacji. Samodzielne dokładanie ramion nie gwarantuje zwiększenia dopuszczalnego obciążenia słupów.

W przypadku magazynów pracujących na kilka zmian istotne są też regularne kontrole. Zgodnie z zasadami eksploatacji opisanymi w PN-EN 15635 przegląd ekspercki powinien odbywać się nie rzadziej niż co 12 miesięcy, a kontrole bieżące należy organizować stosownie do ryzyka i intensywności użytkowania. Roczny przegląd nie zastępuje reakcji na świeże uszkodzenie.

FAQ – najczęstsze pytania o nierównomierne obciążenie regałów wspornikowych

Czy regał może zostać uszkodzony, jeśli łączna masa towaru nie przekracza jego nośności?
Tak. Nierównomierny rozkład ciężaru może przeciążyć pojedyncze ramię, jego zamocowanie albo słup, mimo zachowania nominalnej nośności całego układu.

Czy regał dwustronny musi być obciążony jednakowo z obu stron?
Nie zawsze. Dopuszczalna asymetria zależy od projektu regału, sposobu zakotwienia i warunków podanych przez producenta.

Czy lekkie ugięcie ramienia oznacza przeciążenie?
Nie. Ugięcie sprężyste jest naturalne. Ocenę przeprowadza się na podstawie dokumentacji i pomiarów, a trwałe odkształcenia wymagają kontroli technicznej.

Czy można zwiększyć nośność przez dołożenie kolejnego ramienia?
Tylko po sprawdzeniu całego układu. Dodatkowe podparcie może poprawić rozkład obciążenia, ale nie zwiększa automatycznie nośności słupów, stóp ani zakotwień.

Co zrobić po wykryciu nierównomiernego obciążenia?
Przerwać operacje w zagrożonym obszarze, sprawdzić dokumentację i zorganizować bezpieczne przełożenie lub zdjęcie towaru. Jeśli występują uszkodzenia, konieczna jest ocena techniczna przed ponownym użytkowaniem.

Od czego zacząć kontrolę w magazynie?
Najpierw sprawdź najcięższy pakiet na najwyższym obciążonym poziomie: jego masę, liczbę rzeczywiście pracujących podpór i położenie środka ciężkości względem słupów. Porównaj te dane z tabliczką obciążeń i dokumentacją konkretnego regału. Jeśli nie da się potwierdzić dopuszczalności takiego układu, nie dokładaj kolejnego materiału. Najpierw zweryfikuj konfigurację z producentem lub osobą posiadającą odpowiednie kompetencje techniczne.
