Łączenie profili aluminiowych w ramie maszyny – kiedy wybrać połączenie ukryte zamiast kątownika?

Rama z profili aluminiowych może wyglądać solidnie, a mimo to po kilku miesiącach pracy zacząć się rozjeżdżać na połączeniach. Najczęściej problem nie leży w samym profilu, lecz w sposobie spięcia narożników. Kątownik zewnętrzny jest szybki, łatwy do zamontowania i wybacza błędy przy składaniu. Połączenie ukryte daje czystszą geometrię, nie zabiera miejsca przy powierzchni profilu i dobrze sprawdza się tam, gdzie rama ma zostać obudowana. Nie oznacza jednak automatycznie większej sztywności.

W praktyce wybór zaczyna się od odpowiedzi na trzy pytania: jakie obciążenia przenosi węzeł, czy konstrukcja będzie później regulowana lub rozbierana oraz czy zewnętrzne powierzchnie profilu muszą pozostać wolne. Dopiero później warto patrzeć na wygląd.

Sztywność połączenia: nie każdy ukryty łącznik zastąpi kątownik

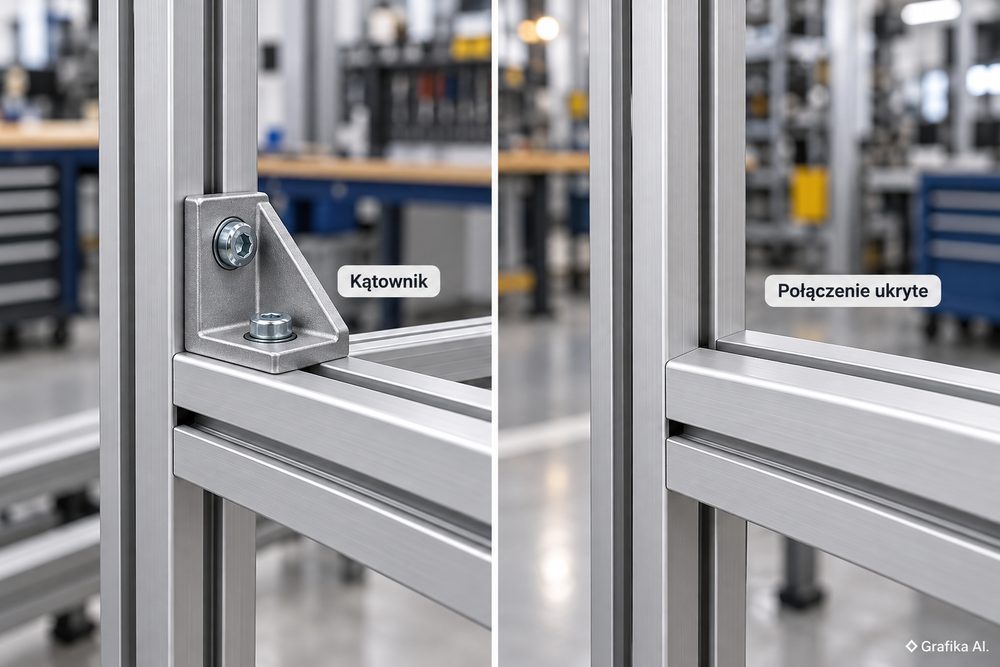

Najczęstszy błąd przy projektowaniu ram maszyn polega na ocenianiu połączenia wyłącznie po jego wyglądzie. Dwa profile 40 × 40 mm połączone niewidocznym łącznikiem mogą tworzyć bardzo estetyczny narożnik, ale zachowywać się zupełnie inaczej niż ten sam układ spięty dużym kątownikiem zewnętrznym.

Powód jest prosty. Kątownik przenosi moment zginający przez dwa ramiona odsunięte od osi narożnika. Im większy kątownik i im większy rozstaw śrub, tym skuteczniej ogranicza obrót jednego profilu względem drugiego. Łącznik ukryty zwykle działa bliżej osi profilu, dlatego jego zachowanie mocniej zależy od konstrukcji konkretnego systemu, średnicy śruby, powierzchni styku i prawidłowego przygotowania końca profilu.

Przykład z praktyki: podstawa niewielkiej maszyny montażowej z profilu 40 × 40 mm, rowek 8, o wymiarach około 800 × 600 mm. Na ramie stoi moduł o masie 60 kg, a podczas pracy napęd liniowy wykonuje częste ruchy poziome. W takim miejscu pojedynczy niewielki łącznik ukryty w narożniku nie powinien być wybierany tylko dlatego, że konstrukcja wygląda schludniej. Obciążenie statyczne 60 kg nie jest tu największym problemem. Znacznie bardziej niekorzystne są cykliczne siły poprzeczne i momenty powstające podczas przyspieszania oraz hamowania osi.

Jeżeli rama musi zachować geometrię, rozsądniejsze jest zastosowanie:

• większych kątowników wzmacniających,

• blach węzłowych,

• dwóch niezależnych łączników, jeżeli pozwala na to system profili,

• albo wykonanie dodatkowego stężenia diagonalnego.

Połączenie ukryte ma więcej sensu w belkach, które przede wszystkim ustalają pozycję elementów, a nie odpowiadają za główną sztywność konstrukcji. Typowym przykładem jest górna rama osłony bezpieczeństwa albo poprzeczka utrzymująca lekkie drzwi z poliwęglanu.

Nie ma uniwersalnej wartości momentu dokręcania dla wszystkich systemów profili. Śruby M6, M8 i M10, nakrętki młoteczkowe, kostki, łączniki kotwowe czy elementy rozporowe mają różne wymagania. Moment trzeba brać z dokumentacji konkretnego producenta łącznika, a nie z ogólnej tabeli dla śrub stalowych. Zbyt mocne dokręcenie może zdeformować element osadzony w rowku lub uszkodzić gwint w aluminium. Zbyt słabe kończy się mikroruchem, który podczas tysięcy cykli pracy potrafi poluzować narożnik.

Połączenie ukryte ma sens, gdy:

• obciążenie węzła jest dobrze rozpoznane,

• konstrukcja ma kilka punktów usztywniających,

• profil nie przenosi dużego momentu zginającego,

• wymagana jest wolna powierzchnia boczna profilu,

• producent systemu przewiduje taki łącznik dla używanego przekroju.

Nie warto go wybierać tylko dla estetyki w głównych narożnikach podstawy maszyny, szczególnie gdy na ramie pracują szybko poruszające się osie, robot, stół indeksujący albo ciężki agregat.

Montaż, regulacja i serwis często przemawiają za kątownikiem

Na etapie projektowania łatwo założyć, że rama zostanie skręcona raz i pozostanie nietknięta przez następne dziesięć lat. W rzeczywistej hali produkcyjnej po kilku miesiącach pojawia się dodatkowa osłona, czujnik, prowadnica kabla albo nowy zespół technologiczny. Wtedy sposób łączenia profili zaczyna mieć znaczenie serwisowe.

Kątownik zewnętrzny jest pod tym względem bardzo wygodny. Monter widzi śruby, może je szybko poluzować, skorygować ustawienie belki i ponownie dokręcić. Nie trzeba demontować połowy konstrukcji, aby dostać się do elementu mocującego.

Wyobraźmy sobie ramę transportera wykonaną z profili 45 × 45 mm. Po uruchomieniu okazuje się, że jedna poprzeczka powinna zostać przesunięta o 30 mm, ponieważ koliduje z czujnikiem obecności detalu. Jeśli została zamocowana na dwóch kątownikach i nakrętkach rowkowych, korekta trwa kilkanaście minut: poluzowanie śrub, przesunięcie elementu, kontrola kąta i ponowne dokręcenie.

Przy niektórych łącznikach ukrytych może być konieczne wysunięcie profilu, dostęp do czoła belki albo częściowe rozebranie sąsiednich elementów. To drobiazg podczas pierwszego montażu. Podczas postoju linii produkcyjnej zaczyna irytować bardzo szybko.

Kątowniki są też bardziej tolerancyjne dla montażu prototypowego. Pozwalają:

• skorygować niewielką niedokładność długości profilu,

• ustawić kąt przy pomocy kątownika maszynowego,

• przesunąć belkę w rowku,

• wymienić połączenie bez obróbki profilu,

• zastosować większy element wzmacniający, jeśli podczas testów rama okaże się zbyt podatna.

Połączenie ukryte często wymaga dokładniejszego przygotowania. Zależnie od systemu może być potrzebne wiercenie otworu dostępowego, wykonanie gwintu w rdzeniu profilu, frezowanie lub zastosowanie specjalnego łącznika wsuwanego w kanał. To wydłuża przygotowanie elementów i utrudnia późniejsze modyfikacje.

Przy pojedynczej ramie różnica kilkunastu minut nie robi dużego wrażenia. Przy produkcji 30 jednakowych stanowisk robi się z tego kilka godzin dodatkowej obróbki i montażu.

Jest jednak sytuacja odwrotna. Jeżeli maszyna ma być seryjnie składana z wcześniej przygotowanych profili, technologia jest ustalona, a otwory wykonywane na przyrządzie lub CNC, połączenia ukryte mogą bardzo dobrze sprawdzać się w produkcji powtarzalnej. Wtedy koszt przygotowania procesu rozkłada się na większą liczbę urządzeń.

Granica jest więc dość czytelna: prototyp, częste modernizacje i stanowisko rozwojowe przemawiają za łatwo dostępnym kątownikiem. Konstrukcja seryjna i ustabilizowana może uzasadniać bardziej pracochłonne połączenia ukryte.

Wolna powierzchnia profilu bywa ważniejsza niż koszt łącznika

Najmocniejszym argumentem za połączeniem ukrytym nie jest wygląd. Jest nim brak wystającego elementu w strefie roboczej.

Kątownik zajmuje fragment dwóch powierzchni profili. W wielu maszynach dokładnie w tych miejscach później trzeba zamocować płytę z poliwęglanu, drzwi, prowadnicę, panel z blachy, zawias albo uchwyt czujnika. Wtedy nawet niewielki element wzmacniający zaczyna przeszkadzać.

Dobry przykład stanowi rama osłony maszyny z profili 40 × 40 mm. Do wszystkich czterech boków profilu mają przylegać panele z poliwęglanu. Jeśli narożniki zostaną spięte typowymi kątownikami, pojawią się lokalne uskoki. Panel trzeba podcinać, odsuwać na dystansach albo przenosić mocowanie. Przy połączeniu ukrytym powierzchnia profilu pozostaje płaska i panel można prowadzić praktycznie do samego narożnika.

Podobny problem występuje przy drzwiach przesuwnych. Wystający kątownik może wejść w przestrzeń pracy rolki, wózka lub uszczelki. Teoretycznie można przesunąć mechanizm o kilka milimetrów. W praktyce każde takie obejście zwiększa liczbę części i utrudnia późniejszy serwis.

Połączenie ukryte warto więc brać pod uwagę przede wszystkim wtedy, gdy:

• do powierzchni profilu bezpośrednio przylega osłona,

• w narożniku pracuje prowadnica albo rolka,

• wymagane jest łatwe czyszczenie konstrukcji,

• wystające elementy mogłyby zaczepiać przewody lub materiał,

• rama znajduje się w miejscu dostępnym dla operatora,

• konstrukcja ma być później zabudowana blachą lub tworzywem.

Takie rozwiązanie ma jednak swoją cenę. Sam łącznik to tylko część kosztu. Trzeba doliczyć czas obróbki profilu, dodatkowe operacje montażowe oraz ewentualne specjalne narzędzia. W systemach modułowych proste kątowniki i nakrętki rowkowe należą zazwyczaj do najłatwiejszych elementów do zastąpienia. Łącznik ukryty jest mocniej związany z geometrią danego profilu i po zmianie serii profili może już nie pasować.

To szczególnie istotne przy maszynach utrzymywanych przez wiele lat. Element standardowy da się zwykle zastąpić odpowiednikiem. Specjalny łącznik do konkretnego systemu może po latach okazać się trudniejszy do kupienia.

Z tego powodu przed zamówieniem kilkudziesięciu identycznych łączników dobrze jest wykonać jeden narożnik próbny i sprawdzić trzy rzeczy: dostęp narzędzia, kolejność składania oraz możliwość późniejszego rozebrania węzła. To prosty test, który potrafi ujawnić problem, którego na modelu CAD nie widać.

Przy doborze profili, elementów mocujących i osprzętu do konstrukcji przemysłowych można również porównać rozwiązania dostępne u dostawców specjalizujących się w wyposażeniu dla przemysłu.

Więcej informacji na: https://sklep.andrzejewski.pl

FAQ – połączenia profili aluminiowych w praktyce

Czy połączenie ukryte jest zawsze sztywniejsze od kątownika?
Nie. Sam fakt schowania łącznika wewnątrz profilu nie mówi nic o sztywności węzła. Duży kątownik z odpowiednim rozstawem śrub może lepiej ograniczać obrót profili niż niewielki łącznik ukryty. Trzeba porównywać konkretną geometrię połączenia i dane producenta.

Czy do ramy maszyny można stosować wyłącznie połączenia ukryte?
Można, jeżeli system został do tego zaprojektowany i konstrukcja spełnia wymagania dotyczące sztywności. W praktyce często stosuje się układ mieszany: połączenia ukryte w osłonach i lekkich poprzeczkach, a kątowniki lub blachy wzmacniające w najbardziej obciążonych węzłach podstawy.

Czy łącznik ukryty wymaga obróbki profilu?
To zależy od systemu. Część łączników wymaga wiercenia otworów dostępowych, gwintowania rdzenia albo przygotowania czoła profilu. Inne są wsuwane bez dodatkowej obróbki. Trzeba to sprawdzić przed zamówieniem profili przyciętych na gotowy wymiar.

Co lepiej wybrać do konstrukcji prototypowej?
Najczęściej kątowniki. Ułatwiają przesuwanie belek, korektę geometrii i przebudowę stanowiska. Jeżeli po testach konstrukcja zostanie zamrożona projektowo, w wersji seryjnej część połączeń można zastąpić ukrytymi.

Czy połączenia profili trzeba okresowo kontrolować?
W maszynach narażonych na drgania i cykliczne obciążenia kontrola połączeń po pierwszym okresie eksploatacji jest rozsądna. Szczególnie trzeba sprawdzić węzły przy napędach, ciężkich modułach oraz elementach często przyspieszających i hamujących. Harmonogram kontroli powinien wynikać z konstrukcji maszyny i zaleceń producenta użytych elementów mocujących.

Czy warto wybierać połączenie ukryte wyłącznie ze względu na wygląd?
W lekkiej ramie ekspozycyjnej – czasem tak. W podstawie maszyny – nie. Najpierw trzeba zapewnić sztywność, możliwość montażu i dostęp serwisowy. Estetyka jest kolejnym kryterium, a nie pierwszym.

Decyzję najlepiej zacząć nie od katalogu łączników, lecz od oznaczenia na modelu ramy najbardziej obciążonych węzłów oraz powierzchni, które muszą pozostać wolne. W narożnikach przenoszących duże momenty najpierw zapewnij sztywność i możliwość kontroli śrub. Połączenia ukryte przenieś tam, gdzie rzeczywiście rozwiązują problem kolizji, zabudowy albo dostępu operatora. Najczęstszy błąd do usunięcia w pierwszej kolejności to traktowanie wszystkich narożników jednakowo – w dobrze zaprojektowanej ramie sposób łączenia wynika z funkcji konkretnego węzła, a nie z jednego standardu narzuconego całej konstrukcji.
