Jak warunki przechowywania wpływają na wiarygodność przenośnych mierników

Przenośny miernik może przejść kontrolę okresową, trafić do walizki i po kilku tygodniach zacząć pokazywać wyniki, których nie da się obronić. Nie zawsze winna jest kalibracja. Częściej problem zaczyna się wcześniej: w rozgrzanym samochodzie serwisowym, wilgotnym magazynie, nieogrzewanym kontenerze albo szafce stojącej przy grzejniku.

Najbardziej zdradliwy jest fakt, że urządzenie zwykle nadal działa. Wyświetlacz się uruchamia, autotest nie zgłasza błędu, a wynik wygląda rozsądnie. Uszkodzenia spowodowane przechowywaniem rzadko dają efekt „zero-jedynkowy”. Najpierw pojawia się dryft wskazań, wolniejsza stabilizacja, niestabilne wartości na wysokich zakresach, problemy z gniazdami pomiarowymi albo krótszy czas pracy baterii. Dopiero później miernik odmawia współpracy.

Warunki składowania trzeba więc traktować jako część procesu pomiarowego, a nie kwestię porządku w magazynie.

Temperatura przechowywania to nie temperatura gwarantowanej dokładności

W dokumentacji przenośnych multimetrów często można znaleźć szeroki zakres składowania. Dla popularnych urządzeń spotyka się wartości od około –30°C do +60°C, a w miernikach przemysłowych nawet od –40°C do +70°C. Ten zapis bywa błędnie interpretowany jako informacja, że urządzenie zachowa pełną dokładność w całym podanym przedziale.

Nie zachowa.

Zakres przechowywania oznacza zwykle temperatury, które wyłączone urządzenie powinno przetrwać bez trwałego uszkodzenia — przy spełnieniu pozostałych warunków producenta, między innymi dotyczących wilgotności i baterii. Zakres pracy z gwarantowaną dokładnością jest węższy. Przykładowo miernik dopuszczony do składowania przy –40°C może mieć specyfikowaną dokładność dopiero od –10°C albo –20°C.

W praktyce największe problemy powoduje nie samo zimno, lecz nagła zmiana temperatury. Miernik wyjęty zimą z samochodu może mieć obudowę i płytę elektroniki schłodzoną do –10°C. Po wniesieniu do pomieszczenia o temperaturze 22°C para wodna zaczyna wykraplać się na zimnych powierzchniach. Kondensacja może wystąpić również wewnątrz obudowy, choć z zewnątrz urządzenie wygląda na suche.

Uruchomienie go od razu jest błędem. Wilgoć obniża rezystancję izolacji, tworzy prądy upływu i potrafi zafałszować szczególnie:

• pomiary wysokich rezystancji,
• pomiary prądów rzędu mikroamperów,
• testy izolacji,
• pomiary pojemności,
• wskazania czujników wilgotności,
• pomiary wymagające dużej impedancji wejściowej.

Po przeniesieniu zimnego miernika do ciepłego pomieszczenia należy pozostawić go wyłączonego i zamkniętego w torbie transportowej, aż temperatura będzie wyrównywać się stopniowo. Przy różnicy około 10°C często wystarcza 30–60 minut. Po nocy spędzonej w samochodzie przy temperaturze ujemnej bezpieczniej przyjąć około dwóch godzin. Duży miernik, kamera termowizyjna lub urządzenie w grubej walizce może potrzebować więcej czasu.

Nie należy przyspieszać procesu grzejnikiem, opalarką ani nawiewem z nagrzewnicy. Lokalnie rozgrzana obudowa nie oznacza, że elektronika wewnątrz osiągnęła tę samą temperaturę. Szybkie ogrzewanie zwiększa też różnice temperatur między materiałami, co obciąża uszczelnienia, połączenia lutowane i elementy mechaniczne.

Drugi problem pojawia się latem. W zamkniętym samochodzie stojącym na słońcu temperatura może znacznie przekroczyć 50°C. Dla miernika ze specyfikacją przechowywania do 60°C oznacza to pracę bardzo blisko granicy, bez kontroli rzeczywistej temperatury. Najszybciej cierpią wtedy:

• baterie i akumulatory,
• wyświetlacze LCD,
• gumowe osłony i uszczelki,
• kleje mocujące,
• przewody pomiarowe,
• elementy z tworzyw sztucznych.

Po pojedynczym przegrzaniu urządzenie nie musi od razu stracić sprawności. Problemem jest kumulacja. Kilkadziesiąt cykli pozostawiania miernika w rozgrzanym aucie przyspiesza starzenie komponentów i zwiększa ryzyko, że wyniki zaczną odpływać przed kolejnym terminem wzorcowania.

Wilgoć, baterie i zabrudzenia psują miernik po cichu

Wilgotność względna podawana w dokumentacji wymaga uważnego czytania. Część producentów dopuszcza składowanie przy wilgotności do około 80% RH, ale wyłącznie bez kondensacji, a niekiedy także bez zamontowanej baterii. To istotne zastrzeżenia. Wilgotne powietrze i skraplająca się woda to dwa zupełnie różne warunki.

Miernik przechowywany przez całą zimę w nieogrzewanym garażu może wielokrotnie przechodzić przez punkt rosy. W dzień pomieszczenie się nagrzewa, wieczorem stygnie, a para wodna osiada na chłodnych elementach. Nawet jeśli urządzenie nie zostanie uruchomione, powtarzające się cykle zawilgocenia sprzyjają:

• korozji styków i sprężyn w komorze baterii,
• utlenianiu gniazd pomiarowych,
• powstawaniu osadów na płytce drukowanej,
• zmianom rezystancji powierzchniowej,
• niszczeniu ekranów i złączy elastycznych,
• rozwojowi pleśni na tekstylnych częściach torby.

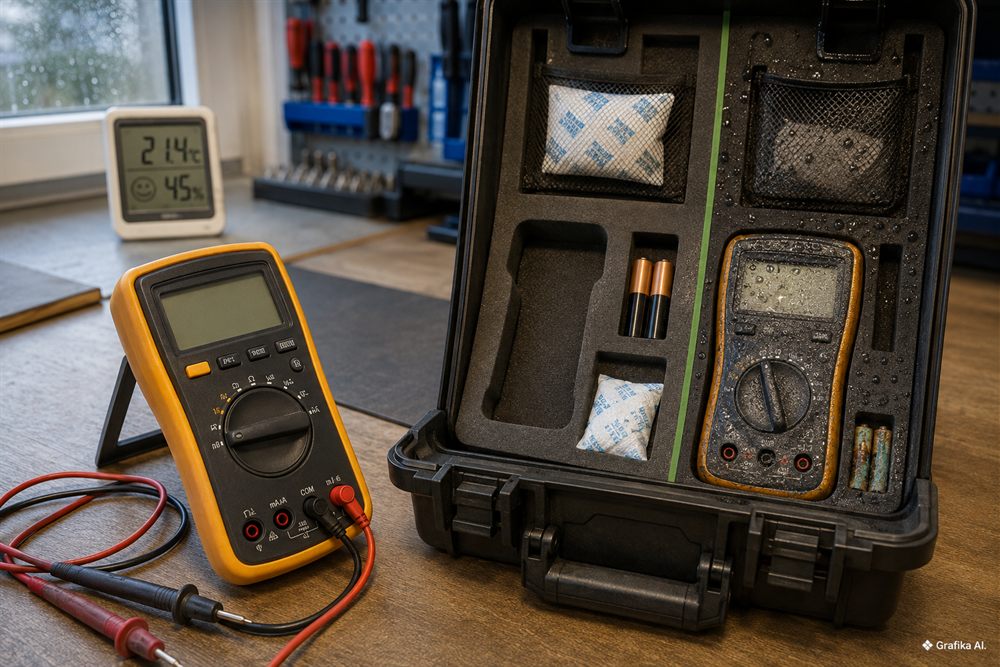

Silikagel wrzucony do walizki pomaga tylko wtedy, gdy opakowanie jest względnie szczelne, a pochłaniacz jest regularnie wymieniany lub regenerowany. Jedna niewielka saszetka pozostawiona na rok w torbie otwieranej codziennie pełni głównie funkcję dekoracyjną. W warunkach serwisowych lepiej stosować pochłaniacz ze wskaźnikiem nasycenia i kontrolować go co kilka tygodni.

Najwięcej szkód podczas długiego składowania powodują jednak baterie. Zużyte ogniwa alkaliczne mogą rozszczelnić się i zalać komorę elektrolitem. Korozja przechodzi wtedy ze styków na przewody, ścieżki i elementy płyty głównej. Naprawa często przestaje być opłacalna, nawet gdy sam miernik kosztował kilka tysięcy złotych.

Praktyczna zasada jest prosta: jeśli urządzenie nie będzie używane przez kilka tygodni, wyjmij baterie, o ile producent nie wymaga stałego podtrzymania określonych ustawień lub zegara. W przypadku akumulatorów litowo-jonowych należy stosować zalecenia konkretnego producenta. Nie wszystkie urządzenia pozwalają na wyjęcie pakietu, a magazynowanie całkowicie rozładowanego akumulatora może doprowadzić do jego trwałego uszkodzenia.

Przed odłożeniem miernika warto wykonać pięciominutową procedurę:

• wyłączyć urządzenie i odłączyć przewody;
• oczyścić obudowę zgodnie z instrukcją, zwykle miękką lekko wilgotną ściereczką;
• usunąć pył, opiłki metalu i resztki przewodzących zabrudzeń z okolic gniazd;
• obejrzeć izolację przewodów oraz osłony sond;
• wyjąć baterie przy dłuższym postoju;
• zapisać datę odłożenia urządzenia i termin wzorcowania;
• umieścić miernik w suchej walizce, z dala od bezpośredniego nasłonecznienia.

Szczególnie niebezpieczne są opiłki metalu. W warsztacie ślusarskim, zakładzie utrzymania ruchu czy serwisie samochodowym drobiny trafiają do gniazd, szczelin przełącznika i komory baterii. Połączenie metalicznego pyłu z wilgocią może stworzyć przewodzącą warstwę, której nie widać podczas pobieżnych oględzin.

Kolejny częsty błąd to przechowywanie przewodów mocno owiniętych wokół miernika. Przewód wygina się wtedy ciągle w tym samym miejscu, zwykle przy wtyku lub wejściu do sondy. Z zewnątrz izolacja może wyglądać poprawnie, a wewnętrzna żyła jest już częściowo przerwana. Efektem są skaczące wyniki i chwilowe przerwy podczas poruszania przewodem.

Kiedy złe przechowywanie podważa wzorcowanie i wynik pomiaru

Świadectwo wzorcowania potwierdza zachowanie urządzenia w chwili wykonania wzorcowania i w określonych warunkach. Nie chroni miernika przed tym, co wydarzyło się później. Jeśli przyrząd upadł, został zalany, przegrzany albo przez kilka miesięcy leżał z wyciekającą baterią, aktualna naklejka kalibracyjna nie jest dowodem, że nadal mierzy prawidłowo.

Po okresie składowania nie trzeba automatycznie wysyłać każdego urządzenia do laboratorium. Najpierw należy ocenić ryzyko. Kontrola funkcjonalna jest wystarczająca, gdy miernik był przechowywany w stabilnym, suchym pomieszczeniu, nie przekroczono warunków z instrukcji, a obudowa i baterie nie wykazują uszkodzeń.

Dobrą procedurą przed ponownym dopuszczeniem urządzenia do pracy jest:

1. Oględziny obudowy, wyświetlacza, gniazd, bezpieczników, komory baterii i przewodów.
2. Sprawdzenie, czy wewnątrz nie ma śladów wilgoci, nalotu, zapachu elektrolitu lub korozji.
3. Zamontowanie świeżej baterii o właściwym typie i napięciu.
4. Pozostawienie urządzenia w temperaturze roboczej do czasu pełnej stabilizacji.
5. Test na znanym źródle lub elemencie kontrolnym.
6. Porównanie wskazań z drugim sprawdzonym przyrządem — pod warunkiem że jego stan metrologiczny jest znany.
7. Zapisanie wyniku kontroli w rejestrze wyposażenia.

Test „na gniazdku” nie jest miarodajny. Napięcie sieciowe naturalnie się zmienia, więc zgodność dwóch przypadkowych wskazań nie potwierdza dokładności miernika. Lepsze są stabilne źródła odniesienia, rezystory kontrolne o znanej wartości albo kalibrator. W prostym warsztacie można utrzymywać zestaw kilku elementów kontrolnych, na przykład precyzyjnych rezystorów, i rejestrować wyniki w czasie. Nie zastępuje to wzorcowania, ale pozwala szybko wychwycić nagłą zmianę.

Miernik należy wycofać z użycia i skierować do dokładniejszego sprawdzenia po:

• przekroczeniu deklarowanej temperatury przechowywania;
• widocznej kondensacji wewnątrz urządzenia;
• zalaniu lub wycieku baterii;
• silnym uderzeniu albo upadku;
• pojawieniu się korozji na gniazdach;
• niestabilnych wskazaniach na stałym sygnale;
• rozbieżności z wartością kontrolną większej niż dopuszczalny błąd;
• uszkodzeniu zabezpieczeń wejściowych lub bezpieczników.

Nie wolno „korygować” podejrzanego wyniku na podstawie różnicy zauważonej podczas jednego porównania. Jeżeli miernik pokazuje 9,96 V przy wartości odniesienia 10,00 V, odejmowanie lub dodawanie 0,04 V do kolejnych pomiarów nie rozwiązuje problemu. Błąd może zależeć od zakresu, temperatury, częstotliwości i mierzonej wielkości.

W zastosowaniach krytycznych — przy odbiorach instalacji, pomiarach ochronnych, diagnostyce urządzeń medycznych, badaniach laboratoryjnych czy dokumentowaniu parametrów procesu — po niekontrolowanym składowaniu potrzebna jest kontrola wykonana względem wzorca o odpowiedniej spójności pomiarowej. Roczny interwał wzorcowania jest częstym punktem wyjścia, ale nie jest uniwersalną gwarancją. Sprzęt intensywnie transportowany i użytkowany w terenie może wymagać kontroli pośrednich co miesiąc lub przed każdym odpowiedzialnym zleceniem.

Więcej informacji na: https://www.merserwis.pl

FAQ: przechowywanie przenośnych mierników

Czy miernik można przez cały rok wozić w samochodzie?
Nie jest to dobre miejsce stałego składowania. Latem temperatura w kabinie lub bagażniku może zbliżyć się do granicy dopuszczonej przez producenta, a zimą problemem stają się mróz i kondensacja po wniesieniu sprzętu do budynku. Samochód powinien służyć do transportu, nie jako magazyn.

Jak długo miernik powinien stabilizować się po przyniesieniu z zimna?
Przy niewielkiej różnicy temperatur zwykle wystarcza 30–60 minut. Po kilku godzinach spędzonych na mrozie bezpieczniej odczekać około dwóch godzin. Urządzenie można uruchomić dopiero wtedy, gdy jego temperatura wyrówna się z otoczeniem i nie ma ryzyka kondensacji.

Czy zamknięta walizka chroni przed wilgocią?
Chroni przed kurzem i chwilowym kontaktem z wodą, ale nie każda walizka jest hermetyczna. Wilgotne powietrze zamknięte wewnątrz pozostanie przy urządzeniu. Mokrego miernika nie wolno wkładać do zamkniętej walizki przed wysuszeniem.

Czy po długim przechowywaniu trzeba od razu wykonać wzorcowanie?
Nie, gdy warunki były kontrolowane i urządzenie przejdzie oględziny oraz test na znanej wartości. Wzorcowanie lub dokładniejsze sprawdzenie jest potrzebne po przekroczeniu dopuszczalnych warunków, zalaniu, upadku, korozji albo wykryciu istotnej rozbieżności.

Czy pochłaniacz wilgoci rozwiązuje problem przechowywania?
Tylko częściowo. Musi być odpowiednio dobrany do objętości opakowania, a walizka powinna być względnie szczelna. Nasycony silikagel przestaje działać, dlatego trzeba kontrolować jego wskaźnik i regularnie go wymieniać lub regenerować.

Co sprawdzić w pierwszej kolejności?
Najpierw porównaj instrukcję urządzenia z rzeczywistym miejscem składowania. Sprawdź trzy pozycje: temperaturę, wilgotność bez kondensacji oraz wymagania dotyczące baterii. Jeżeli mierniki leżą w samochodzie, wilgotnym garażu albo magazynie bez rejestracji temperatury, usuń najpierw właśnie ten błąd. Dopiero później wydłużaj procedury, kupuj dodatkowe walizki lub zmieniaj harmonogram wzorcowania.
