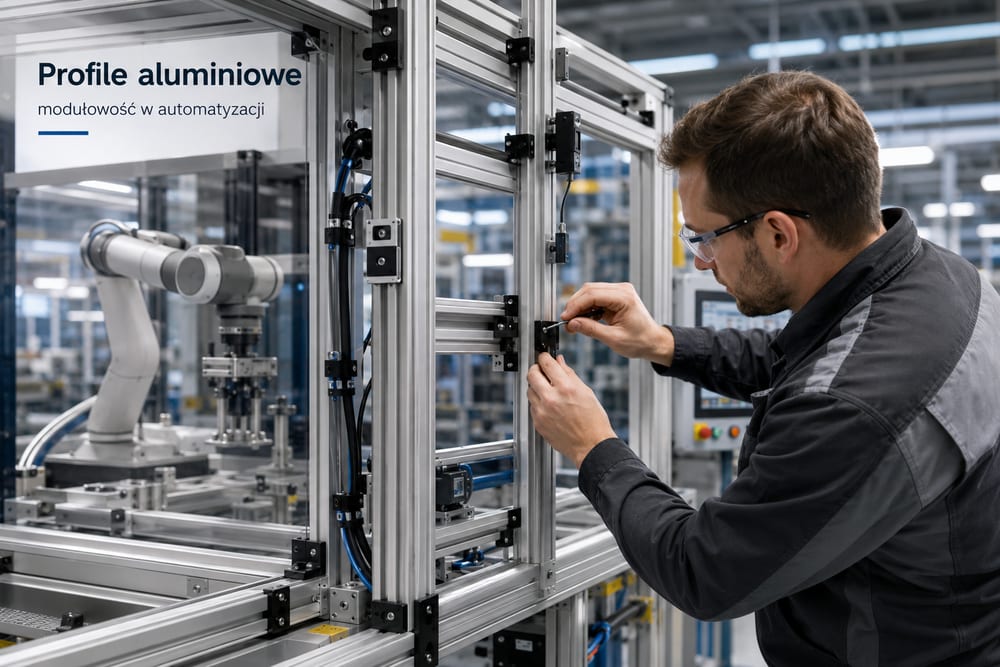

Profile aluminiowe w automatyzacji: dlaczego modułowość ułatwia późniejsze zmiany produkcji?

Gotowa treść artykułu:

Zmiana produkcji zwykle nie zaczyna się od wielkiej inwestycji, tylko od pozornie prostego pytania: „czy da się przesunąć ten moduł o 200 mm i dołożyć jeszcze jeden czujnik?”. Przy stalowej, spawanej ramie odpowiedź często brzmi: da się, ale po cięciu, szlifowaniu, malowaniu, przestoju i nerwach. Przy dobrze zaprojektowanej konstrukcji z profili aluminiowych ta sama zmiana bywa kwestią odkręcenia kilku połączeń, przesunięcia elementów w rowku i ponownego ustawienia geometrii.

Na tym polega praktyczna wartość modułowości w automatyzacji. Nie chodzi o elegancki wygląd stanowiska ani katalogową obietnicę „elastyczności”. Chodzi o to, że produkcja rzadko zostaje taka sama przez pięć lat. Zmieniają się detale, opakowania, takty, ergonomia, wymagania jakościowe i układ hali. Konstrukcja, której nie da się przebudować bez warsztatu ślusarskiego, szybko zaczyna blokować proces.

Modułowa rama skraca drogę od pomysłu do testu

Największą przewagą profili aluminiowych jest to, że konstrukcja nie jest traktowana jak jednorazowy monolit. Profile z rowkami pozwalają budować ramy, osłony, podesty, stoły montażowe, przenośniki pomocnicze i uchwyty pod aparaturę bez spawania. Elementy łączy się za pomocą narożników, łączników, nakrętek rowkowych, płyt mocujących i wsporników. To drobiazg techniczny, ale w utrzymaniu ruchu robi ogromną różnicę.

Gdy trzeba przesunąć prowadnicę, uchwyt skanera, panel operatorski albo osłonę, nie trzeba od razu zamawiać nowej ramy. W wielu przypadkach wystarczy:

* poluzować połączenie w rowku profilu,<br>* przesunąć element do nowej pozycji,<br>* sprawdzić osiowość, poziom i kolizje,<br>* dokręcić połączenia zgodnie z zaleceniami producenta,<br>* wykonać próbę na realnym detalu, a nie tylko „na sucho”.

To daje dużą przewagę przy uruchomieniach. Pierwsza wersja stanowiska rzadko jest idealna. Operator zauważy, że pojemnik powinien być bliżej. Automatyk zobaczy, że czujnik łapie refleks od błyszczącego detalu. Technolog poprosi o dodatkową prowadnicę, bo zmienił się wariant produktu. Przy konstrukcjach modułowych takie korekty nie muszą zamieniać się w osobny projekt.

Jest jednak warunek: rama musi być zaprojektowana z zapasem i logicznym podziałem na moduły. Błąd początkujących polega na tym, że traktują profile aluminiowe jak dowolne klocki. Składają stanowisko szybko, ale bez myślenia o obciążeniach, dostępie serwisowym i przyszłych punktach mocowania. Efekt? Konstrukcja jest „modułowa” tylko w teorii, bo każda późniejsza zmiana wymaga demontażu połowy stanowiska.

W praktyce już na etapie projektu trzeba przewidzieć miejsca na:

* dodatkowe czujniki i fotokomórki,<br>* zmianę wysokości blatów lub prowadnic,<br>* montaż osłon z poliwęglanu, siatki albo blachy,<br>* prowadzenie przewodów i przewodów pneumatycznych,<br>* regulację stóp, poziomowanie i kotwienie,<br>* dostęp do elementów wymagających okresowego serwisu.

To są decyzje ważniejsze niż samo dobranie najładniejszego przekroju profilu. Profil aluminiowy 40×40 może wystarczyć do lekkiej osłony, ale przy ramie pod większe obciążenia, drgania albo długie przęsła trzeba sprawdzić ugięcie, sztywność połączeń i sposób przenoszenia sił. Modułowość nie zwalnia z mechaniki.

Późniejsze zmiany produkcji bolą mniej, gdy konstrukcja ma rezerwę

Automatyzacja rzadko działa w sterylnych warunkach katalogowych. Linia miała obsługiwać jeden detal, po pół roku pojawiają się trzy warianty. Karton miał mieć jedną wysokość, dostawca zmienia opakowanie. Operatorzy mieli pracować z jednej strony, ale po reorganizacji hali trzeba umożliwić obsługę z dwóch stron. To właśnie wtedy wychodzi, czy konstrukcja była zaprojektowana rozsądnie.

Profile aluminiowe do automatyzacji pomagają wtedy na kilka sposobów. Po pierwsze, łatwo dołożyć nowy moduł: odcinek przenośnika, półkę na komponenty, uchwyt pod terminal, prowadzenie kabli albo dodatkową osłonę. Po drugie, można przebudować stanowisko etapami, bez całkowitego wyłączania procesu na długie dni. Po trzecie, część elementów da się odzyskać i wykorzystać ponownie.

To ostatnie bywa niedoceniane. W firmach, które często modyfikują stanowiska, profile, kątowniki, łączniki i płyty adaptacyjne krążą między projektami. Oczywiście nie każdy element nadaje się do ponownego użycia — porysowane osłony, skracane profile czy przewiercone płyty mają swoje ograniczenia. Ale w porównaniu z konstrukcją spawaną odzysk jest znacznie prostszy.

Największy sens ma to tam, gdzie produkcja żyje krótkimi seriami albo regularnie zmienia warianty. Dobrymi przykładami są:

* stanowiska montażowe dla kilku wersji produktu,<br>* linie pakowania z różnymi formatami opakowań,<br>* gniazda testowe i kontrolne,<br>* lekkie transportery międzyoperacyjne,<br>* osłony maszyn dostosowywane po ocenie ryzyka,<br>* zabudowy robotów współpracujących i klasycznych robotów przemysłowych,<br>* stoły robocze z regulowanym wyposażeniem.

Są też sytuacje, w których aluminium nie jest najlepszym wyborem. Przy bardzo dużych obciążeniach dynamicznych, wysokich temperaturach, intensywnych uderzeniach albo agresywnym środowisku chemicznym konstrukcja stalowa może być rozsądniejsza. Nie ma sensu udawać, że jeden system pasuje wszędzie. Aluminiowe systemy konstrukcyjne wygrywają tam, gdzie liczą się szybkie korekty, czysty montaż, powtarzalność i przewidywalna rozbudowa. Gdy priorytetem jest maksymalna odporność na ciężką eksploatację, trzeba porównać oba warianty bez sentymentów.

W praktyce decyzję warto oprzeć na kilku kryteriach:

* czy stanowisko będzie zmieniane częściej niż raz w roku,<br>* czy produkt ma wiele wariantów wymiarowych,<br>* czy konstrukcja musi być demontowana lub przenoszona,<br>* czy przewiduje się doposażenie w czujniki, osłony, prowadnice lub panele,<br>* czy przestój na przeróbkę jest droższy niż dopłata do bardziej elastycznej konstrukcji,<br>* czy zespół utrzymania ruchu ma narzędzia i kompetencje do samodzielnych zmian.

Jeżeli odpowiedzi są w większości twierdzące, modułowe profile aluminiowe zwykle mają przewagę. Nie dlatego, że są „nowoczesne”, tylko dlatego, że ograniczają koszt błędnych założeń. A błędne założenia przy zmianach produkcji pojawiają się zawsze.

Dobry system profili to nie tylko belki, ale też akcesoria i dokumentacja

Sama belka aluminiowa nie tworzy jeszcze porządnej konstrukcji. O jakości systemu decydują akcesoria: łączniki, nakrętki rowkowe, zawiasy, zamki, stopy regulacyjne, elementy do osłon, prowadniki przewodów, uchwyty, zaślepki i płyty montażowe. To one przesądzają, czy późniejsza przebudowa będzie szybka, czy skończy się improwizacją z przypadkowymi kątownikami.

Przy wyborze systemu warto patrzeć nie tylko na cenę metra profilu. Ta jest ważna, ale nie mówi całej prawdy. Tańszy profil może okazać się drogi, jeżeli nietypowy rowek ogranicza dostępność nakrętek, wsporników albo elementów zamiennych. W automatyzacji problemem nie jest zakup pierwszej partii materiału. Problemem jest sytuacja po dwóch latach, gdy trzeba dołożyć moduł, a kompatybilne akcesoria są dostępne tylko na zamówienie albo w małym wyborze.

Najpierw trzeba sprawdzić:

* geometrię rowka i kompatybilność akcesoriów,<br>* dostępność popularnych przekrojów profili,<br>* nośność i sztywność połączeń,<br>* możliwość zamówienia profili ciętych na wymiar,<br>* dostępność dokumentacji technicznej i modeli CAD,<br>* czas dostawy elementów typowych,<br>* jakość powierzchni, anodowania i powtarzalność wymiarów.

Modele CAD są szczególnie istotne. Bez nich konstruktor traci czas na odtwarzanie elementów, a przy bardziej złożonych stanowiskach rośnie ryzyko kolizji. Dobrze przygotowany projekt 3D pozwala wcześniej sprawdzić dostęp serwisowy, skrajne pozycje siłowników, otwieranie drzwiczek osłon, położenie czujników i prowadzenie kabli. To nie jest kosmetyka. To sposób na uniknięcie przeróbek już po zmontowaniu ramy.

Warto też unikać jednej pułapki: przesadnej oszczędności na przekroju. Zbyt lekki profil może wyglądać poprawnie w projekcie, ale po montażu okaże się podatny na drgania, skręcanie albo ugięcie. Przy stanowiskach z wibracją, ruchem osi liniowych, częstym otwieraniem osłon lub montażem cięższych podzespołów trzeba zostawić rezerwę sztywności. Oszczędność na profilu potrafi później wrócić jako problem z powtarzalnością procesu.

Osobnym tematem jest standaryzacja. Jeżeli firma używa pięciu różnych systemów profili, magazyn części zamiennych puchnie, a utrzymanie ruchu traci czas na dopasowywanie akcesoriów. Lepiej wybrać jeden główny standard dla typowych stanowisk i odstępować od niego tylko wtedy, gdy wymagają tego obciążenia, środowisko pracy albo dostępność elementów specjalnych.

Więcej informacji na: https://www.andrzejewski.pl/pl/

FAQ: co sprawdzić przed wyborem profili aluminiowych?

Czy profile aluminiowe nadają się do każdej automatyzacji?<br>Nie. Najlepiej sprawdzają się w lekkich i średnich konstrukcjach: ramach stanowisk, osłonach, stołach, transporterach pomocniczych, zabudowach czujników i modułach regulacyjnych. Przy ciężkich uderzeniach, dużych obciążeniach dynamicznych lub wysokiej temperaturze trzeba porównać je ze stalą.

Co jest ważniejsze: cena profilu czy dostępność akcesoriów?<br>Dostępność akcesoriów. Sam profil to tylko część kosztu. Jeżeli później brakuje kompatybilnych łączników, zawiasów, zamków, stóp albo nakrętek rowkowych, każda zmiana trwa dłużej i wymaga improwizacji.

Czy konstrukcję z profili można później rozbudować bez zatrzymywania całej produkcji?<br>Często tak, ale tylko wtedy, gdy projekt ma logiczny podział na moduły. Jeżeli każdy element jest zależny od reszty ramy, nawet aluminiowy system będzie trudny w przebudowie. Modułowość trzeba zaprojektować, a nie tylko kupić.

Jaki błąd najczęściej psuje zalety modułowości?<br>Brak rezerwy. Za mały przekrój profilu, brak wolnych rowków pod przyszłe mocowania, przewody poprowadzone bez zapasu, osłony blokujące dostęp serwisowy — to drobiazgi, które później zamieniają prostą zmianę w kosztowną przeróbkę.

Najpierw warto sprawdzić nie katalog profili, ale listę zmian, które mogą pojawić się w produkcji w ciągu najbliższych 12–24 miesięcy: nowe formaty, dodatkowe czujniki, inne opakowania, zmianę ergonomii, doposażenie osłon. Dopiero pod te scenariusze należy dobrać przekroje, system rowków, akcesoria i zapas miejsca. Pierwszy błąd do usunięcia to projektowanie ramy „na styk”, bo taka konstrukcja jest tania tylko do dnia pierwszej zmiany.
